◆KAGラインアップ 家具・機器用 コンセント/スイッチセット
| 家具や住宅設備など機器用のラインアップです。
ガイドランプ(緑色の表示灯)や、 チェックランプ(黄色の通電表示灯)が付いている 組み合わせも取り揃えております。 |
 |
 |
| カラーラインアップ | ||||
| 色名(略号) | マンセル参考値(当社測定) | ※注意 | チェックランプ付き及びガイド・チェックランプ付きスイッチは、過電流保護素子を内蔵しています。容量以上の負荷を接続すると、通貨電流保護素子が溶断し使用不能となります。 | |
 |
ピュアホワイト(PW) | 5.6Y 9.0/0.5 | ||
 |
ソリッドグレー(SG) | 4.0PB 4.3/0.2 | ||
 |
ソフトブラック(SB) | 1.7P 2.5/0.2 | ||
| KAGラインアップ開口寸法（ 単位：mm ） | ||||
| はさみ金具を使用する施工 | ||||
| 【適用はさみ金具】 ・BHP-18(壁厚6～18mm対応) | ||||
 |
 |
 |
||
| 直付けの施工 | |
| 【適用取付ねじ】 ・呼び径φ3.5～φ4：タッピンねじ ・呼び径φ3.5～φ4.1：木ねじ （取付枠ねじ穴の外でとめてください。） | |
 |
|
| ※取付枠のねじ穴は、上下にオフセットしています。 ※石膏ボードなど、ねじの効かない場所への取り付けはしないでください。取付面が破損したり、器具が脱落するおそれがあります。 |
◆安全上のご注意◆はメーカーのホームページでご確認ください。 こちら>>

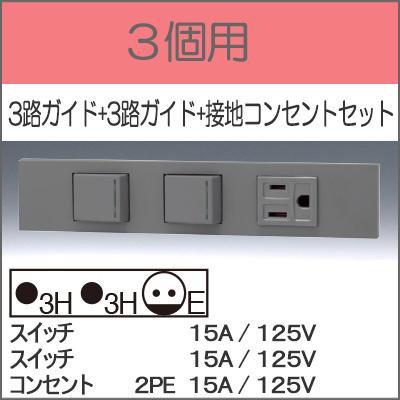

◆3個用 【 3路ガイド＋3路ガイド+接地コンセントセット 】
 |
品番 | KAG-3516 | 寸法図 (単位：mm） |
| カラー | ソリッドグレー(SG) | ※寸法図は下記品番の寸法図をご参考ください。 【スイッチ】（KAG-3500）をご参考ください。 【接地コンセント】（KAG-1509）をご参考ください。 |
|
 【スイッチ】 15A / 125V 【スイッチ】 15A / 125V 【コンセント】 2PE 15A / 125V |
|||
※KAGラインアップのセット品には、取付枠・プレート・はさみ金具が付属しております。
■ 商品説明
【JIMBO】NKシリーズ 3個用 ●3路ガイド+3路ガイド+接地コンセントセット （色/SG）※受注品 KAG-3516
■ 商品仕様
| 製品名 | 【JIMBO】NKシリーズ 3個用 ●3路ガイド+3路ガイド+接地コンセントセット （色/SG）※受注品 KAG-3516 |
|---|---|
| 型番 | KAG-3516 |
| メーカー | 神保電器株式会社 |
◆2個用 商品一覧
| 種別 | 色 | 品番 | 種別 | 色 | 品番 | ||
 |
3路コンセントセット(3口) | PW | KAG-3500 |  |
3路ガイド + 3路ガイド + 接地コンセントセット |
PW | KAG-3515 |
 |
SG | KAG-3501 | |
SG | KAG-3516 | ||
 |
SB | KAG-3502 |  |
SB | KAG-3517 | ||
 |
3路ガイドスイッチセット(3口) | PW | KAG-3503 |  |
3路スイッチ + コンセント + 3路スイッチセット |
PW | KAG-3518 |
 |
SG | KAG-3504 |  |
SG | KAG-3519 | ||
 |
SB | KAG-3505 |  |
SB | KAG-3520 | ||
 |
3路スイッチ + 3路スイッチ + コンセントセット |
PW | KAG-3506 |  |
3路スイッチ + コンセント + コンセントセット |
PW | KAG-3542 |
 |
SG | KAG-3507 |  |
SG | KAG-3543 | ||
 |
SB | KAG-3508 |  |
SB | KAG-3544 | ||
 |
3路スイッチ + 3路スイッチ + 接地コンセントセット |
PW | KAG-3509 |  |
コンセント + コンセント + 3路スイッチセット |
PW | KAG-3545 |
 |
SG | KAG-3510 |  |
SG | KAG-3546 | ||
 |
SB | KAG-3511 |  |
SB | KAG-3547 | ||
 |
3路ガイド + 3路ガイド + コンセントセット |
PW | KAG-3512 | ||||
 |
SG | KAG-3513 | |||||
 |
SB | KAG-3514 | |||||
