FX50-LED
(★1)製品種別
1000
(★2)サイズ
N
（例）
(★3)色記号：色温度
500
1000
1500
2000
2500
3000
5000
D ：6500K
N ：5000K
W ：4200K
WW：3500K
L30：3000K
L28：2800K
L24：2400K
HL22：2200K
R ：赤
G ：緑
B ：青

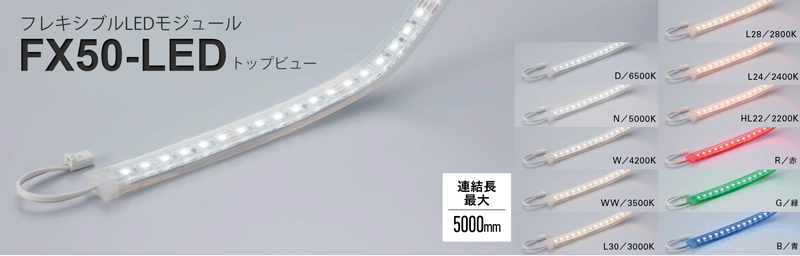

(★1) 製品種別 フレキシブルLEDモジュール(トップビュー)
(★2) サイズ 500mmから5000mmまでの7サイズ。
(★3) 色記号・色温度 11タイプから御選択下さい。

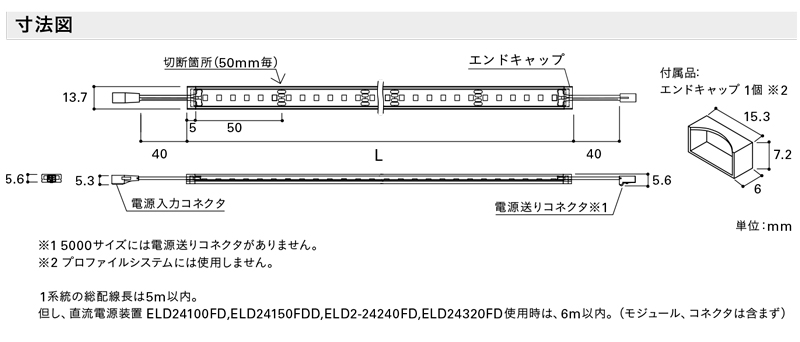

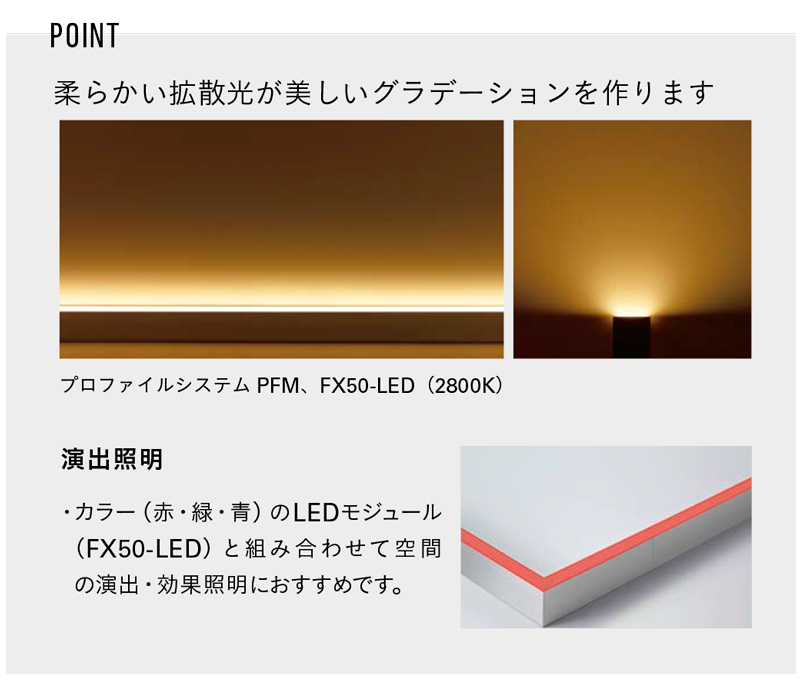

・フレキシブル
・トップビュー
・最小曲げ半径50mm
・連結可（1系統5000mm以内）
・50mm毎で切断可能
・DNL PROFILE SYSTEM PFSH/PFS適合LEDモジュール
■フレキシブルLEDモジュール(トップビュー) 【 500mmタイプ 】
●※3 LEDモジュール入力電力はDC24V時の値です。（ ）はR、G、Bの値です。
●※4 入力電流及び入力電力は直流電源装置ELD24100FDをAC100V、50/60Hzで使用した時の値です。

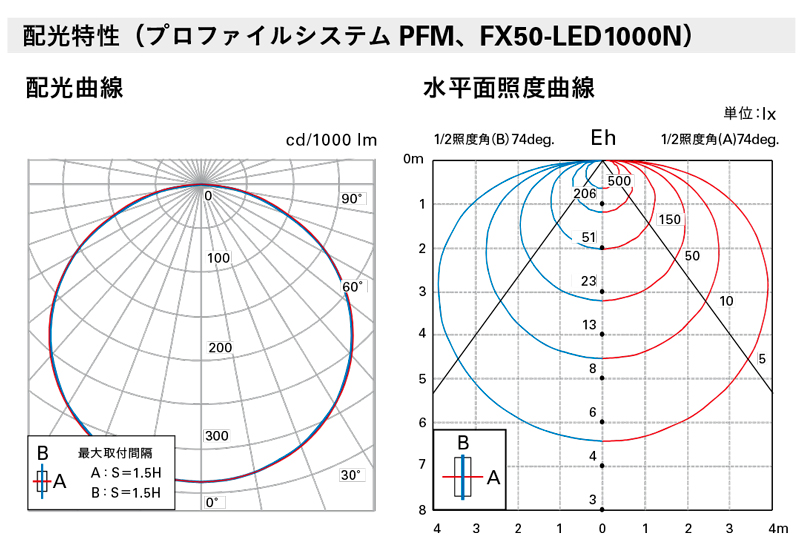

●※5 全光束比 D:96% N:100% W:98% WW:97% L30:97% L28:95% L24:93% HL22:58% R:26% G:64% B:6%
| 形 式 | 色温度(K) | サイズ L(mm) |
質量 (kg) |
LED ﾓｼﾞｭｰﾙ 入力電力 （W） ●※3 |
LED 個数 |
入力 電流 (A) ●※4 |
入力 電力 (W) ●※4 |
全高束(lm) N(5000K) |
||
| FX50-LED 単体 ●※5 |
ﾌﾟﾛﾌｧｲﾅﾙ ｼｽﾃﾑ PFM ●※5 |
|||||||||

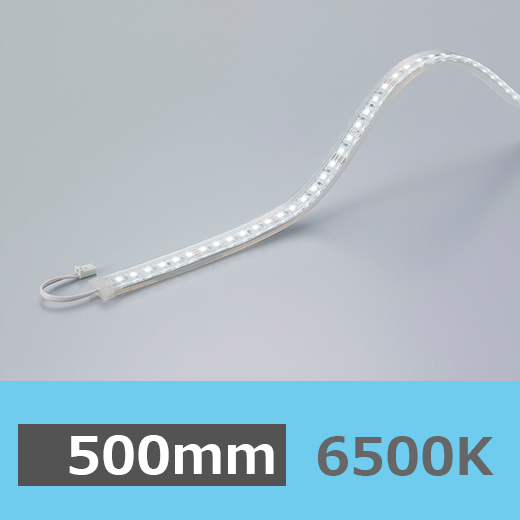

| FX50-LED500D |  |
6500K | 510 | 0.04 | 4.5(3.5) | 60 | 0.11(0.10) | 8.6(7.4) | 470 | 310 |
| FX50-LED500N | 5000K | |||||||||
| FX50-LED500W | 4200K | |||||||||
| FX50-LED500WW | 3500K | |||||||||
| FX50-LED500L30 | 3000K | |||||||||
| FX50-LED500L28 | 2800K | |||||||||
| FX50-LED500L24 | 2400K | |||||||||
| FX50-LED500HL22 | 2200K | |||||||||
| FX50-LED500R |  |
赤 | ||||||||
| FX50-LED500G |  |
緑 | ||||||||
| FX50-LED500B |  |
青 | ||||||||
■ 商品説明
DNライティング LEDたなライト 棚全面拡散光型【1598mmタイプ/電球色 2800K】 TFL-LED1598L28
■ 商品仕様
| 製品名 | DNライティング LEDたなライト 棚全面拡散光型【1598mmタイプ/電球色 2800K】 TFL-LED1598L28 |
|---|---|
| 型番 | TFL-LED1598L28 |
| メーカー | DNライティング |
【 オプション 】
| 直流電源装置 | LEDモジュール 入力電力 最大使用W数 |
入力電圧 | 入力電流 | |||
| 1灯用 | 非調光 | ELD2-2416P (※1) |
 |
14W | AC100V | 0.36A |
| 非調光 調光兼用 |
ELD2-2435FD (PWM調光3%～100%) (※1) |
 |
28W | AC100V AC200V AC242V |
0.44A 0.22A 0.19A |
|
| ELD2430HDB (位相調光1%～100%) (※1)(※3) |
 |
24W | AC100V AC200V AC242V |
0.39A | ||
| 多灯用 | 非調光 | ELD2475F (※1) |
 |
52W | AC100V AC200V AC242V |
0.9A 0.45A 0.37A |
| 非調光 調光兼用 |
ELD24100FD (PWM調光3%～100%) (※1)(※2) |
 |
70W (60W) |
AC100V AC200V AC242V |
1.17A 0.6A 0.5A |
|
| ELD2-24240FD (PWM調光3%～100%) (※1)(※2) |
 |
168W (144W) |
AC100V AC200V AC242V |
2.67A 1.31A 1.10A |
||
| ELD24320FD (PWM調光3%～100%) (※2) |
 |
224W (192W) |
AC100V AC200V AC242V |
3.69A 1.78A 1.49A |
||
| ELD24150FDD (DALI調光5%～100%) (※1)(※2) |
 |
105W (90W) |
AC100V AC200V AC242V |
1.9A 0.90A 0.74A |
||
(※1) 周囲温度は5℃～40℃の範囲で使用してください。
(※2) 天井裏など40℃近傍で使用する場合は( ）内の電力(W)で使用してください。
(※3) ELD2430HDB（位相調光）は、特性上調光下限でチラツキが発生する場合がありますが異常ではありません。
●LEDにはバラツキがあるため、発光色、明るさが異なる場合があります。ご了承ください。

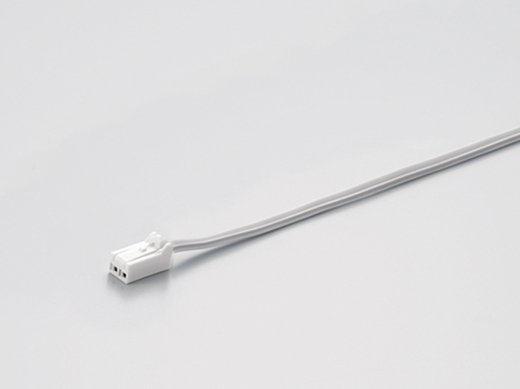

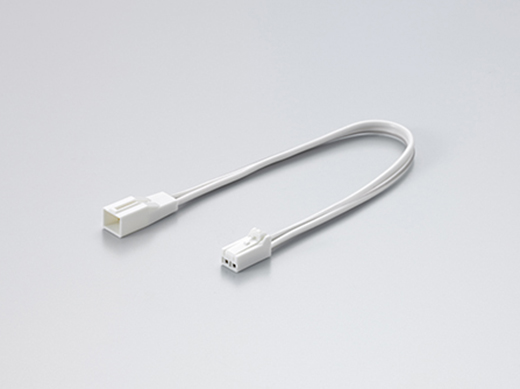

| 電源コード 【延長・接続コードHKL】 | |||
| 延長コード (1灯用直流電源装置とLEDモジュールの接続に使用します) |
接続コード (多灯用直流電源装置とLEDモジュールの接続に使用します) |
||
 |
HKL100 HKL150 HKL300 HKL500 HKL1000 HKL2000 HKL3000 HKL4500 |
 |
HKL3000片切り HKL4500片切り |
●定格 DC24V・2A
※末尾数値はmm単位で電線の長さを表します。
| 適合調光器 | 調光ドライバ(調光下限1％) | ||||
 |
【PWM制御】 AC100/15A |
PDC1500T PDC1000S PDC-2CH1000S(2回路用) |
 |
【PWM制御】 AC100/15A |

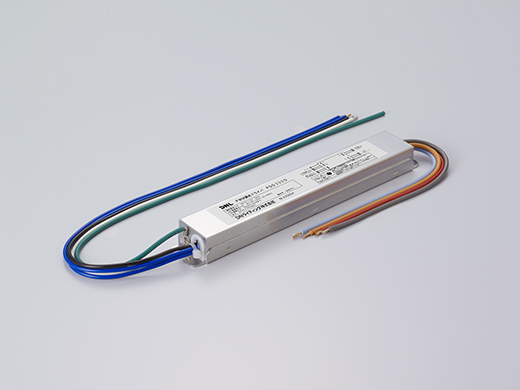

PDD320D |
| 【位相制御】 AC100/3A |
BDC300S BDC300GS |
【位相制御】 AC100/3A |
PDD320DB | ||
| 段調光アダプタ | 埋め込み取付専用調光ドライバ | ||||
 |
【段調光】 100%/60%/30%/10% |
SDA240 |
 |

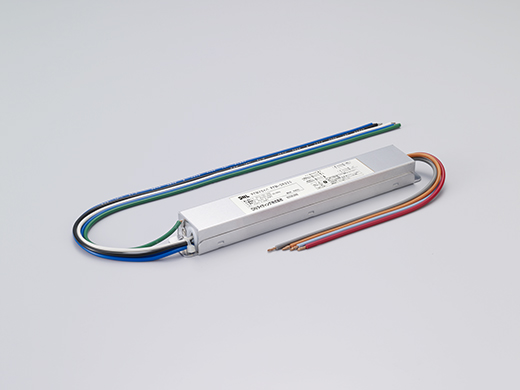

埋め込み設置時に使用 | PFM-DR320 |
