【多灯用直流電源装置（定電圧）】
・LEDモジュール用
・非調光、調光兼用
・PWM制御
・調光範囲3％～100％
・LEDモジュール入力電力224W（192W）まで

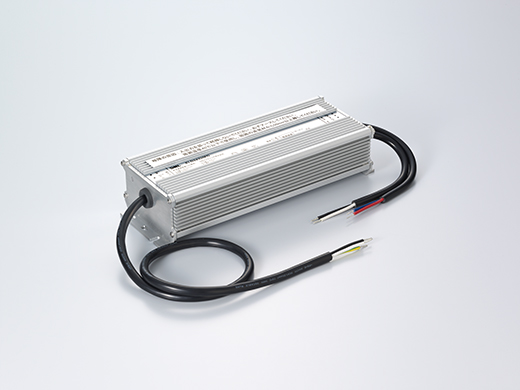

★ELD24320FD
【製品スペック】
<入力電圧>：AC100V/AC200V/AC242V
<周波数>：50/60Hz共用
<容量>：369VA/356VA/361VA
<出力電圧>：DC24V
<調光/非調光>：PWM3%〜100%
<使用場所>：屋内、軒下
<使用周囲温度範囲>：5℃〜40℃
■ 商品説明
DNライティング 【多灯用直流電源装置（定電圧）】 (非調光・調光兼用／PWM調光3％～100％）ELD24320FD
■ 商品仕様
| 製品名 | DNライティング 【多灯用直流電源装置（定電圧）】 (非調光・調光兼用／PWM調光3％～100％）ELD24320FD |
|---|---|
| 型番 | ELD24320FD |
| メーカー | DNライティング |
■直流電源装置
| 種別 | LEDモジュール 入力電力 最大使用W数 |
入力電圧 | 入力電流 | |||
| 1灯用 | 非調光 | ELD2-2416P (※1) |
 |
14W | AC100V | 0.36A |
| 非調光 調光兼用 |
ELD2-2435FD (PWM調光3%～100%) (※1) |
 |
28W | AC100V AC200V AC242V |
0.44A 0.22A 0.19A |
|
| ELD2430HDB (位相調光1%～100%) (※1)(※3) |
 |
24W | AC100V AC200V AC242V |
0.39A | ||
| 多灯用 | 非調光 | ELD2475F (※1) |
 |
52W | AC100V AC200V AC242V |
0.9A 0.45A 0.37A |
| 非調光 調光兼用 |
ELD24100FD (PWM調光3%～100%) (※1)(※2) |
 |
70W (60W) |
AC100V AC200V AC242V |
1.17A 0.6A 0.5A |
|
| ELD2-24240FD (PWM調光3%～100%) (※1)(※2) |
 |
168W (144W) |
AC100V AC200V AC242V |
2.67A 1.31A 1.10A |
||
| ELD24320FD (PWM調光3%～100%) (※2) |
 |
224W (192W) |
AC100V AC200V AC242V |
3.69A 1.78A 1.49A |
||
| ELD24150FDD (DALI調光5%～100%) (※1)(※2) |
 |
105W (90W) |
AC100V AC200V AC242V |
1.9A 0.90A 0.74A |
||
(※1) 周囲温度は5℃～40℃の範囲で使用してください。
(※2) 天井裏など40℃近傍で使用する場合は( ）内の電力(W)で使用してください。
(※3) ELD2430HDB（位相調光）は、特性上調光下限でチラツキが発生する場合がありますが異常ではありません。
●LEDにはバラツキがあるため、発光色、明るさが異なる場合があります。ご了承ください。
