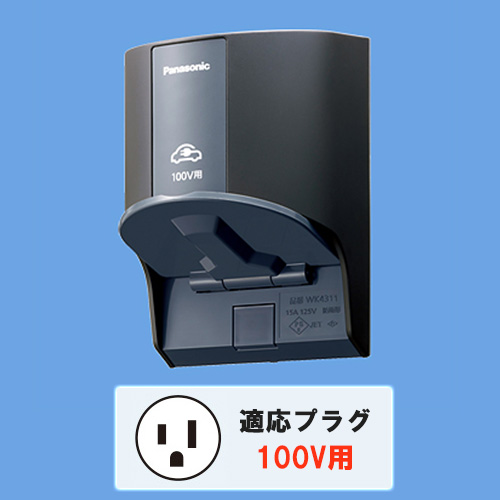

- WK4311B 【パナソニック】EV・PHEV充電用 屋外コンセント #ブラック （ 100V用 / 露出・埋込両用）
- 価格:3,118円(税抜 2,835円、税 283円)
▼ 商品説明の続きを見る ▼
屋外コンセント【IP44】相当
充電用コンセントに求められる「利便性」の向上を実現したEV・PHEV充電用屋外コンセント
| 種別 | 型番 | 色 | 定格 | 寸法図(単位：mm) |
| 15A・20A兼用 接地屋外コンセント (露出・埋込両用)  200V用 |
WK4322S | ホワイトシルバー | 20A 250V AC |  |
| WK4322Q | シャンパンブロンズ | |||
| WK4322W | ホワイト | |||
| WK4322B | ブラック | |||
| 接地屋外コンセント (露出・埋込両用)  100V用 |
WK4311S | ホワイトシルバー | 15A 125V AC | |
| WK4311Q | シャンパンブロンズ | |||
| WK4311W | ホワイト | |||
| WK4311B | ブラック |
※φ2.6電線をご使用で、電線余長収納ができない場合には、別売の配線スペーサをご使用ください。
| 配線スペーサ | EV・PHEV充電屋外コンセント用露出ボックス | |
| 【1コ用】 | 【スイッチ併設用】 | |
 |
 |
 |
| WK9805 | WK9801 | WK9802 |
| φ2.6電線をご使用で、電線余長収納ができない場合には、別売の配線スペーサをご使用ください。 | 上面・下面ノックアウト Φ27.1 背面ノックアウト Φ34.0 |
上面・下面ノックアウト Φ27.1 背面ノックアウト Φ34.0×2 |
| プラグの接続方法 | ||||||||
 |
 |
 |
 |
|||||
| 普段はコンセントカバーが閉まった状態です。 | コンセントカバーを開く。 | コンセントカバーを開いたまま（専用）電源プラグを挿入します。 | コンセントカバーを離すとプラグにロックがかかります。 | |||||
| 注)電源プラグはしっかりと奥まで差し込んでロックをしてください。 差し込み不十分な場合、焼損や火災の原因となります。 | ||||||||
| EV充電用コンセント適用プラグについて | |||
| 当社のEV充電用コンセントは、日本配線システム工業会規格JWDS-0033に準拠した電源プラグに対応しています。 EV・PHEVの充電には専用電源プラグをご使用ください。 |  |
||
| 注) [EV・PHEV充電用]電源プラグ以外のプラグを使用する場合、通電は可能ですがロック機能は働きません。
また、次のプラグについては、使用できませんのでご注意ください。 |
|||
 |
|||
| ※2017年発売のプリウスPHVを、車両に付属の充電ケーブルで充電する場合で、電源プラグを100V用にしたときは、通電は可能ですがロック機能は働きません。
※充電ケーブルのコントロールユニットは、コンセントや電源プラグへの負荷を軽減するためにフック等に引っ掛けて使用してください。 |
|||
